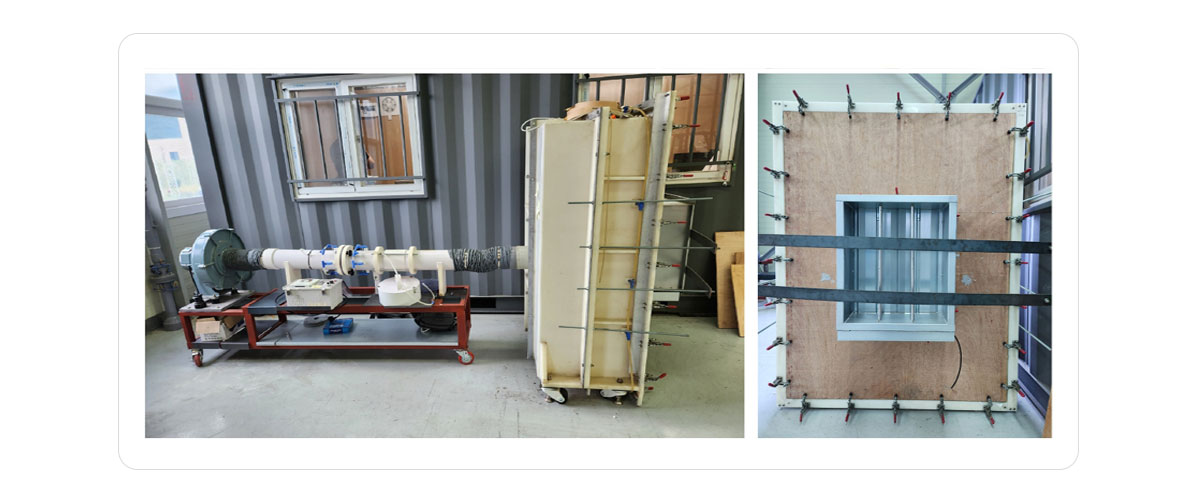

댐퍼의 설치 방향과 형상에 따라 폐쇄상태에서 댐퍼의 누설 틈새로 누기되는 공기량을 측정하는 것으로, 공급되는 풍량에서 누설되는 풍량을 시험을 통해 확인하고 개선하여 누설을 줄일 수 있음.
(※UL 555S의 누설 등급 분류에 따른 CLASS를 만족하도록 적합하게 제작되었는지 등의 여부를 확인 가능)
급기가압제연 배기댐퍼 누설성능 안내
관련근거
① 국가화재안전기준 501A 제 14조(수직풍도에 따른 배출)
② 제 5호 나목 "송풍기의 풍량은 제4호의 가목의 기준에 따른 QN에 여유량을 더한 양을 기준으로 할 것. <개정 2013.9.3>
· 위 국가화재안전기준 개정(2013.9.3) 이후 유입공기배출량은 배출송풍기에서 가장 먼 배출댐퍼에서 보충량 이상 배출성능이 확인 되어야 합니다.
· (주)글로벌이앤피는 배기댐퍼 제조자와 총판자에게 개발을 독려하여 약 1년여에 걸쳐 누설량 성능이 UL555s Class2 성능을 만족하게 되었습니다.
유입공기배출송풍기 풍량 및 덕트규겨의 설계와 감리현장에 이러한 제품의 성능을 적용하여 유입공기배출 성능이 확보 될 수 있도록 참고하시기 바랍니다.
AL-1 평균(댐퍼크기 : 0.4x0.6=0.24m²)
| Dp[Pa] |
누설량[1/s] |
누설량[m³/min/m²] |
| 100 |
1.87 |
0.47 |
| 300 |
7.69 |
1.92 |
| 500 |
12.01 |
3.00 |
| 700 |
16.02 |
4.01 |
| 900 |
09.80 |
4.95 |
| 1100 |
20.62 |
5.15 |
| 1300 |
23.12 |
5.77 |
| 1500 |
24.59 |
6.15 |
AL-2 평균(댐퍼크기 : 0.4x0.6=0.24m²)
| Dp[Pa] |
누설량[1/s] |
누설량[m³/min/m²] |
| 100 |
10.11 |
2.53 |
| 300 |
12.87 |
3.22 |
| 500 |
16.41 |
4.10 |
| 700 |
20.80 |
5.20 |
| 900 |
21.32 |
5.30 |
| 1100 |
24.37 |
6.10 |
| 1300 |
25.47 |
6.37 |
| 1500 |
28.26 |
7.06 |
"UL555s"의 댐퍼의 누기 등급
| Classification |
Leakage [m³/min/m²] |
| 250 Pa |
1,000 Pa |
2,000 Pa |
3,000 Pa |
| Ⅰ |
1.23 |
2.45 |
3.38 |
4.29 |
| Ⅱ |
3.06 |
6.12 |
8.57 |
10.72 |
| Ⅲ |
12.25 |
24.49 |
34.29 |
42.86 |
| Ⅳ |
18.37 |
36.73 |
51.43 |
64.29 |
시험결과
① AL-1 댐퍼 "UL555s"의 댐퍼의 누기 등급 CLASS Ⅱ 만족.
② AL-2 댐퍼 "UL555s"의 댐퍼의 누기 등급 CLASS Ⅱ 만족.
